差壓液位變送器基本介紹



利用**數字技術生產的新一代智能變送器，在原理上采用直接數字電容電路替代模擬信號放大電路及A/D轉化電路，利用數字化補償技術對溫度、靜壓進行補償，提高了測量精度，降低了溫度漂移。該系列變送器具有體積小，可靠性高，長期穩定性好等特點。具有極高的性價比而成為變送器市場的主流產品，可**使用石油/石化/化工、電力/城市煤氣/其他公司事業、紙漿和造紙、鋼鐵/有色金屬/陶瓷、機械/造船等行業。 特點： 采用了微處理器而使靈活性增大，功能強； 量程覆蓋：0-0.12KPa～41.37MPa； 精度優于0.1%±0.075%量程比優于40：1； 具有很強的自診斷能力； 零點和量程調整互不影響； 兼有遠程和本地量程、零點調整； 二線制，符合HART協議，可與ROSE-MOUNT275型及HART375手操器進行數字通信而不終端模擬量輸出； 傳感器內帶非易失性存貯器； 穩定性好，精度高，阻尼可調，抗單向過載能力強； 全部通用件，傳感器與電子板互換不影響其特性，維護方便； 接觸介質的膜片材料可選項，防爆超額殼體結構。





差壓液位變送器的關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，具有設計原理**、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內*為流行以及被**使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，SC3051DPP智能差壓液位變送器設計小巧精致外，更推出具有HART現場總線協議的智能化功能。超級的測量性能，用于壓力、差壓、液位、流量測量。



智能差壓液位變送器產技術指標：

1.參考精度：±0.1%, 量程比40：1

2.穩定性：12個月，±0.15%，在溫度變化28℃，靜壓***大為6.9MPa，量程1∶1條件下。

3.總體性能：在變送器1∶1量程，28℃溫度變化，***大1,000psi (6.9Mpa)靜壓下為±0.25%。

4.輸出：4～20mA，帶有基于HART協議的數字信號

5.振動影響：在管道安裝過程條件相關的任意軸上進行15至2000Hz測試小于±0.1%F.S

6.電源影響：小于輸出量程的0.005%/V

7.射頻干擾影響：20至1000MHZ，一米條件下，±0.1%F.S

8.供電電壓：12~45VDC（標準為24VDC，無負載可工作于12VDC,帶數字指示表頭供電電壓不低于16VDC）

9.使用溫度：-40℃- +85℃

10.相對濕度：0～****

11.結構件材料

過程法蘭類型：共面 液/排氣閥：不銹鋼

法蘭材料：不銹鋼 法蘭接頭材料：不銹鋼

12.隔離膜片材料：316L不銹鋼

13.O型環：丁晴橡膠，氟橡膠

14.填充液：硅油

15.外殼材料：低銅鋁合金 1/2-1/4NPT

16.總體防護等級: IP67

17.制造廠家負責指導安裝調試，由于制造工藝缺陷造成產品損壞，一年內制造廠家負責免費更換或維修。

18.質保期：12個月

外形小巧美觀,重量輕

量程遷移功能,量程遷移比100:1

阻尼: 0～32秒可調,步進0.1秒

零點﹑滿度補償修正功能

輸出電流多點校正

顯示多個監測變量,壓力單位可選

輸出電流開方功能.

具有自診斷及故障報警輸出功能.

帶有EEPROM非易失性存儲器,不怕掉電丟失數據并具有原始標定數據恢復功能.

通過HART通訊手操器和就是按鈕實現遠程﹑就是參數設定與功能組態.

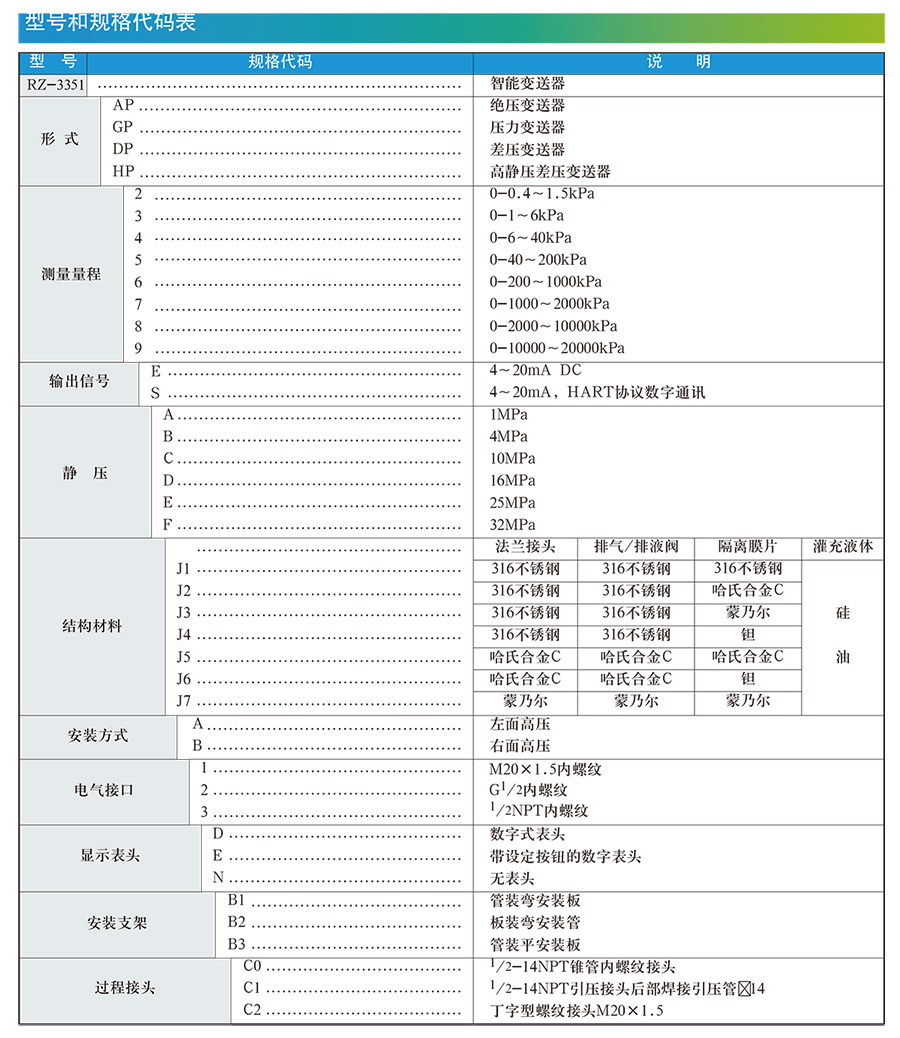

智能差壓液位變送器的選型表
